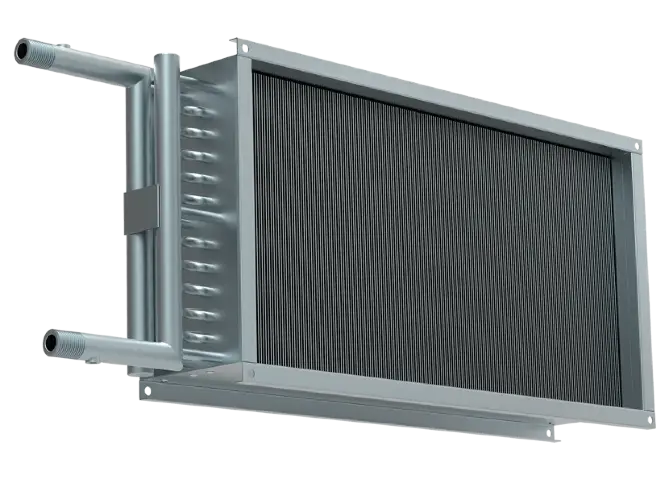

Водяной нагреватель для прямоугольных каналов WHR 1000*500-3
Бренд | Shuft |
Вес товара (нетто) | 19.05 |
Высота товара | 15 |
Глубина товара | 122 |
Ширина товара | 54 |
Макс. потребляемая мощность, Вт | 191.61 |
Посадочный размер вентиляционного канала | 1000500 |
Область применения | Полупромышленное оборудование |
Высота упаковки товара | 17 |
Глубина упаковки товара | 123 |
Ширина упаковки товара | 58 |
Защита от перегрева | Да |
Вариант размещения | Вертикальное/Горизонтальное |
Мощность нагревателя | 140 |
Вид канала | Прямоугольный |
Мин. расход воздуха | 2000 |
Регулировка температуры | Да (при использовании терморегулятора) |
Макс. потребляемая мощность, кВт | 191.61 |
Расход воды | 7,88 |
Шаг оребрения теплообменника | 2.1 |
Макс. температура жидкости | 150 |
Вход/выход теплообменника | 1 (внешняя) |
Резьба присоединения | 1 (внешняя) |
Макс. расход воздуха | 800 |
Вес товара с упаковкой (брутто) | 20.2 |
Описание
Водяной нагреватель WHR предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.
Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя.
Максимальная рабочая температура 150°C, максимальное давление 16 бар.
Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливается непосредственно в канал.
- Медно-алюминиевый теплообменник.
Сертификат:
Декларация соответствия ТР ТС.
Гарантия - 12 месяцев
Схема подключения
