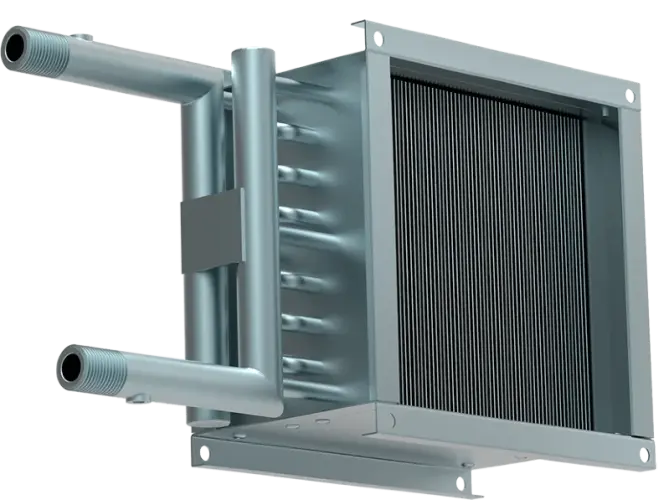

Охладители и нагреватели OPENAIR by ZILON ZWA 400x400-2
Тип | Канальный нагреватель |
Каплеуловитель | нет |
Бренд | OPENAIR by ZILON |
Модель | ZWA 400x400-2 |
Материал теплообменника | Медно-алюминиевый |
Теплоноситель | Вода, гликоль |
Номинальная мощность | 28 |
Вес нетто | 8.1 |
Габаритные размеры (ШxВxГ) | 620x440x150 |
Срок гарантии | 12 |
Страна производства | Россия |
Теплоизолированный корпус | нет |
Поддон для канденсата | нет |
Количество рядов | 2 |
Расстояние между ламелями | 2.1 |
Максимальная температура теплоносителя | 150 |
Бренд | OPENAIR by ZILON |
Электропитание | 0x0x0 |
Водяные канальные нагреватели ZWA предназначены для подогрева воздуха в вентиля-ционных системах и воздушного отопления жилых, производственных и общественных помещений.
Корпус изготовлен из оцинкованного стального листа. Нагреватель может быть установлен как в прямоугольный канал, так и в круглый при установке дополнительных переходников (опция).
Поверхность теплообменника изготавливается из медных труб с увеличенной площадью теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150 °C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.
Габаритные размеры
![](/images/zwa-size.jpg)
Типоразмер | 150х150-2 | 200х200-3 | 300х300-2 | 400х400-2 | |
Размеры, мм | B | 150 | 200 | 300 | 400 |
H | 150 | 200 | 300 | 400 | |
B1 | 170 | 220 | 320 | 420 | |
H1 | 172 | 222 | 322 | 422 | |
B2 | 190 | 240 | 340 | 440 | |
H2 | 192 | 242 | 342 | 442 | |
Вес, кг | 2,8 | 4 | 5,7 | 8,1 |
Адаптеры для нагревателей
Для подключения квадратных нагревателей ZWA к круглым каналам предусмотрены адаптеры из оцинкованной стали. Для каждого типоразмера квадратного нагревателя предусмотрены несколько стандартных адаптеров для различных диаметров воздуховодов.
Подбор адаптеров для нагревателей серии ZWA.
Типоразмер нагревателя | 150х150-2 | 200х200-3 | 300х300-2 | 400х400-2 |
Диаметр перехода | 100, 125, 160 | 125, 160, 200 | 160, 200, 250, 315 | 250, 315, 350, 400 |
Схема обвязки
![](/images/zwa-scheme.jpg)
Условные обозначения:
Т1 и Т2 - подающий и обратный трубопроводы сети теплоснабжения;
1 - узел обвязки;
2 - водяной нагреватель;
3 - регулирующий клапан;
4 - циркуляционный насос;
5 - запорные вентили;
6 - подающий и обратный трубопроводы от сети теплоснабжения к нагревателю;
7 - обратный клапан;
8 - балансировочный вентиль;
9 - водяной фильтр
